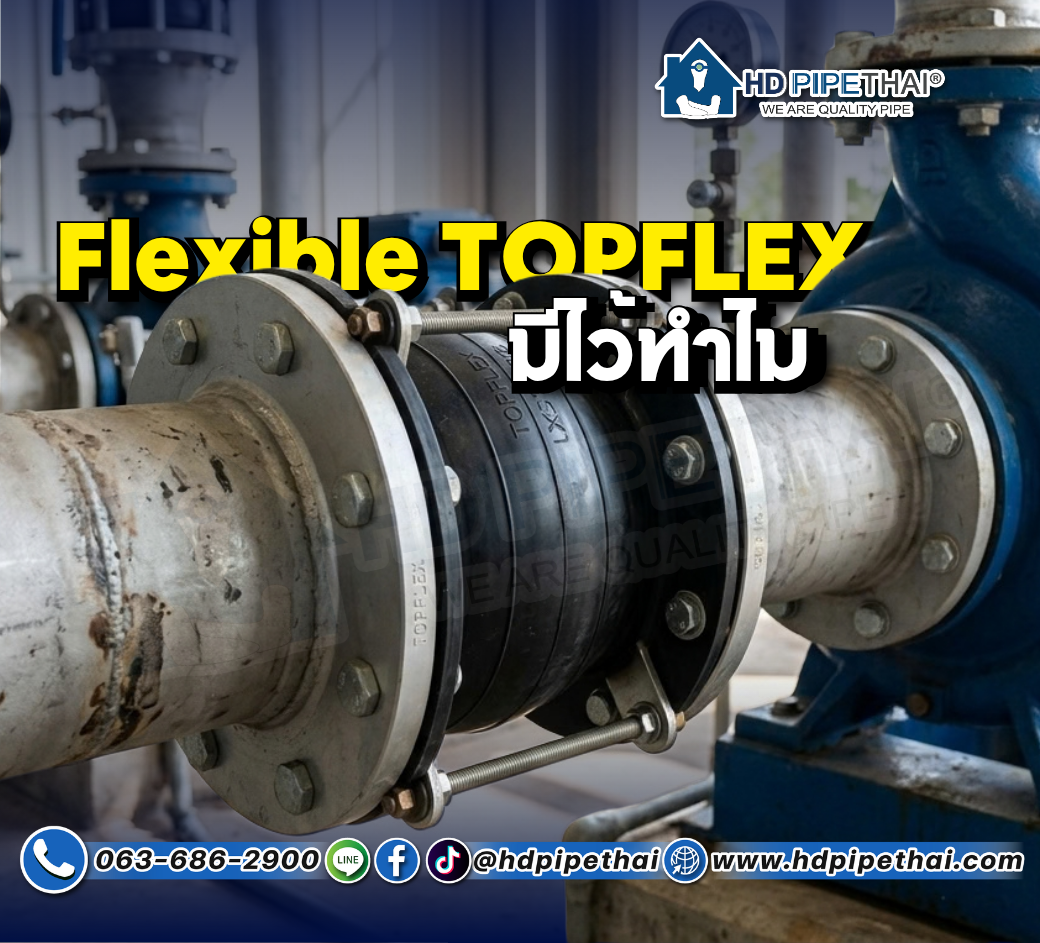

Flexible TOPFLEX คืออะไร? มีไว้ทำไม

ข้อต่อยางยืดหยุ่น (Rubber Flexible Joint) หรือที่ช่างเรียกกันง่ายๆ ว่า "ข้อต่ออ่อนยาง" หรือ "เฟล็กซ์ยาง"

มันคืออุปกรณ์เชื่อมต่อในระบบท่อส่งของไหล (เช่น น้ำ, น้ำมัน, สารเคมี, อากาศ) ที่ทำจากยางสังเคราะห์คุณภาพสูง เสริมความแข็งแรงด้วยผ้าใบสังเคราะห์ภายใน และมีหัวต่อเป็นหน้าแปลนโลหะหรือเกลียวทั้งสองด้าน เพื่อใช้ติดตั้งคั่นระหว่างท่อกับท่อ หรือท่อกับเครื่องจักร

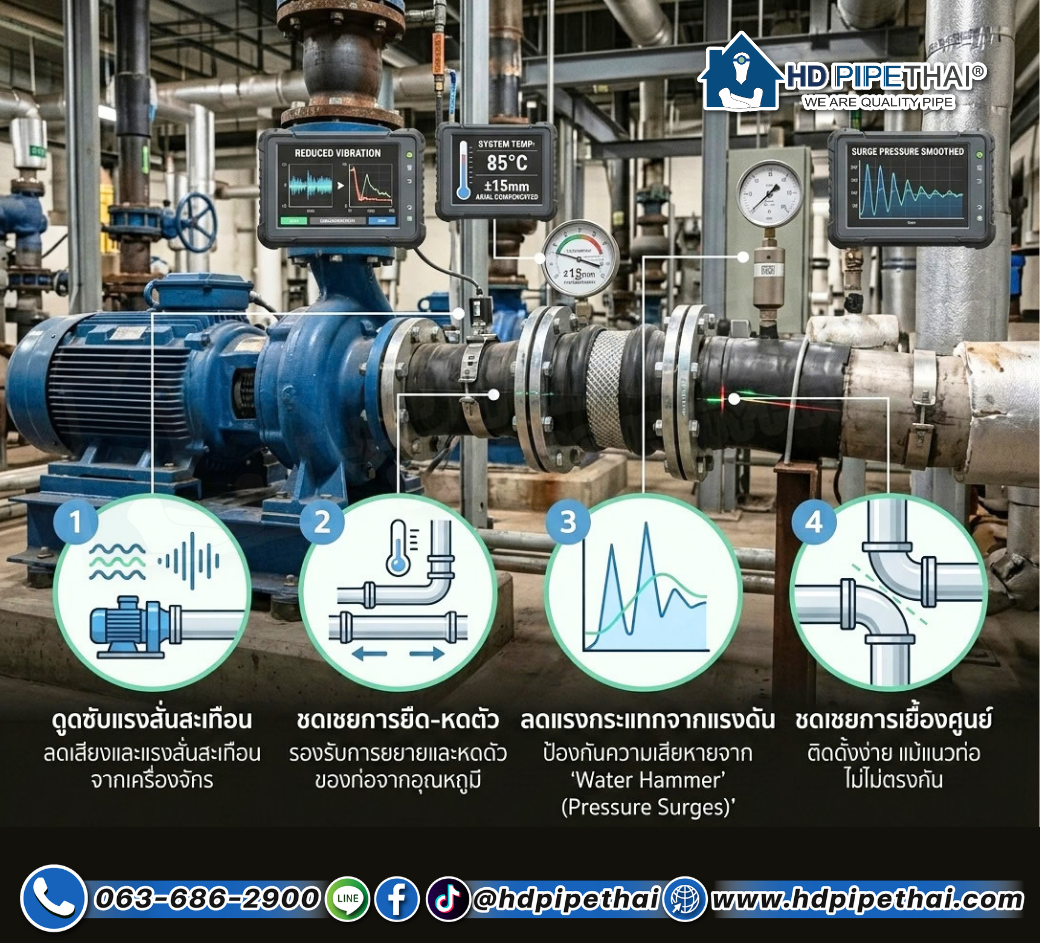

มีไว้ทำไม? (หน้าที่หลักและประโยชน์)
Flexible TOPFLEX มีหน้าที่สำคัญหลายประการในระบบท่อ เพื่อป้องกันความเสียหายและยืดอายุการใช้งานของปั๊ม เครื่องจักร และเส้นท่อ ดังนี้:

Flexible TOPFLEX

1. ลดแรงสั่นสะเทือนและเสียงรบกวน (Vibration & Noise Absorption)
ทำไมต้องมี: เครื่องจักรที่มีมอเตอร์ เช่น ปั๊มน้ำ เครื่องทำความเย็น (Chiller) หรือพัดลมขนาดใหญ่ จะสั่นสะเทือนขณะทำงาน หากต่อท่อเหล็กโดยตรง แรงสั่นจะส่งผ่านไปตามท่อ ทำให้ท่อแตก ข้อต่อหลุด หรือสร้างเสียงดังรบกวนทั่วอาคาร
TOPFLEX ช่วยอย่างไร: เนื้อยางที่มีความยืดหยุ่นจะดูดซับแรงสั่นสะเทือนและเสียงไม่ให้ส่งผ่านไปยังระบบท่อส่วนอื่นๆ
2. ชดเชยการยืด-หดตัวของท่อจากอุณหภูมิ (Thermal Expansion & Contraction)
ทำไมต้องมี: ท่อโลหะจะขยายตัวเมื่อร้อนและหดตัวเมื่อเย็น การเปลี่ยนแปลงอุณหภูมิของของไหลหรืออากาศรอบๆ แม้เพียงเล็กน้อย ก็ทำให้เกิดแรงเค้น (Stress) มหาศาลในระบบท่อ จนทำให้ท่อโก่งหรือข้อต่อแตกร้าวได้
TOPFLEX ช่วยอย่างไร: ข้อต่ออ่อนสามารถยืดหรือหดตัวตามแนวแกน (Axial) เพื่อรับแรงจากการขยายตัวหดตัวนี้ โดยไม่ทำให้ท่อหลักได้รับความเสียหาย
3. รองรับการเคลื่อนตัวและเยื้องศูนย์ (Misalignment & Settlement)
ทำไมต้องมี: ในการติดตั้งจริง บางครั้งแนวท่ออาจไม่ตรงกันพอดี (Misalignment) หรือในระยะยาว ตัวอาคารหรือฐานปั๊มอาจเกิดการทรุดตัวไม่เท่ากัน (Differential Settlement) ทำให้ท่อบิดเบี้ยว
TOPFLEX ช่วยอย่างไร: ข้อต่อยางสามารถเบี่ยงเบนในแนวขนาน (Lateral) หรือเอียงทำมุม (Angular) ได้เล็กน้อย ช่วยให้การติดตั้งง่ายขึ้นและรองรับการทรุดตัวได้โดยไม่ทำให้ท่อหัก
4. ป้องกันความเสียหายจากแรงกระแทกของน้ำ (Water Hammer)
ทำไมต้องมี: เมื่อมีการเปิด-ปิดวาล์วหรือปั๊มน้ำอย่างกะทันหัน จะเกิดคลื่นแรงดันมหาศาลกระแทกกลับในท่อ
TOPFLEX ช่วยอย่างไร: เนื้อยางมีความสามารถในการพองตัวเล็กน้อยเพื่อซับแรงกระแทกบางส่วน ช่วยลดความรุนแรงของ Water Hammer ที่จะกระทำต่อวาล์วและเครื่องจักร
การนำไปใช้งานโดยทั่วไป
เรามักพบเห็น Flexible TOPFLEX ติดตั้งในตำแหน่งต่างๆ ดังนี้:

ด้านส่งและด้านดูดของปั๊มน้ำ (โดยเฉพาะปั๊มขนาดใหญ่ในอาคารสูงหรือโรงงาน)
ต่อคั่นระหว่างเครื่องทำความเย็น (Chiller) กับท่อน้ำเย็น
ระบบท่อน้ำร้อน, ท่อน้ำทะเล
ระบบท่อในโรงงานอุตสาหกรรมทั่วไป
ระบบสุขาภิบาลและระบบดับเพลิง

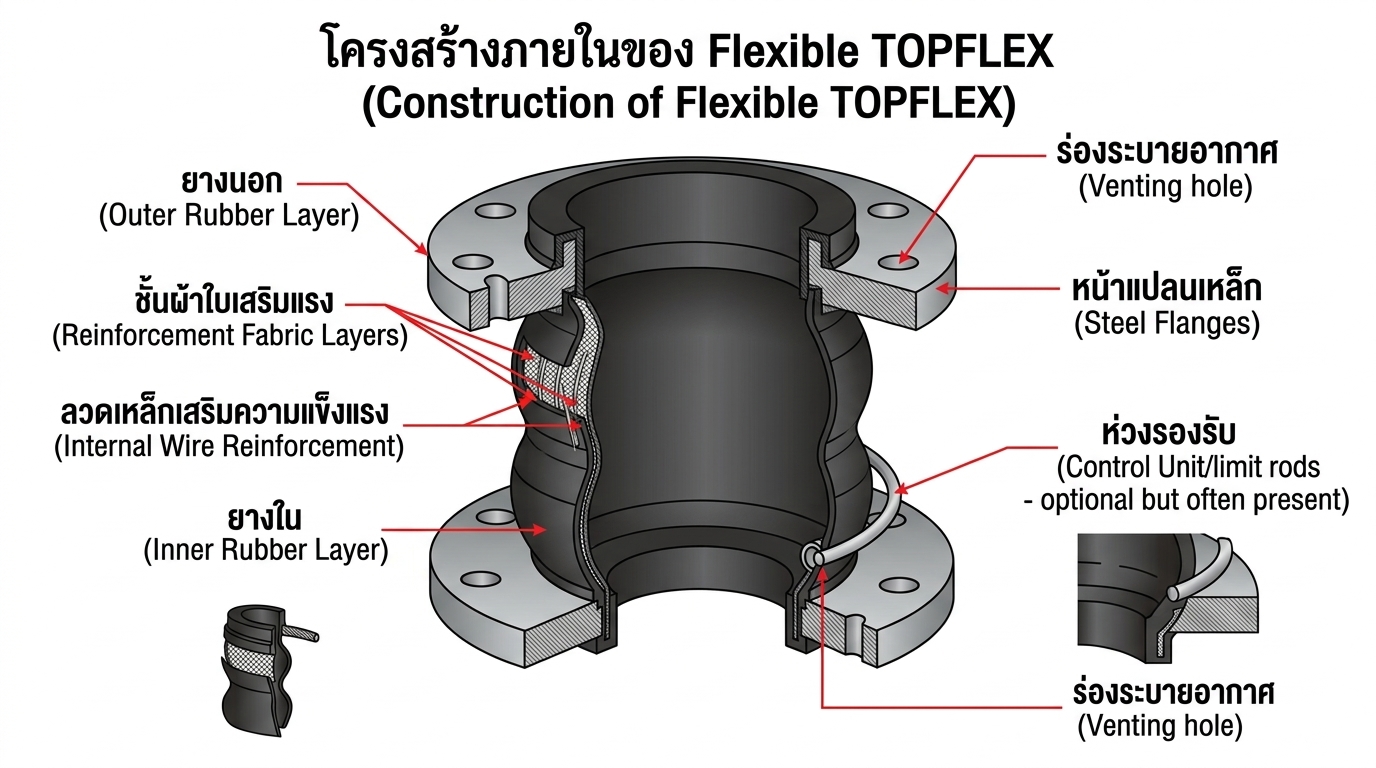

โครงสร้างภายในของ Flexible TOPFLEX

1. โครงสร้างภายในของ Flexible TOPFLEX (Construction of Flexible TOPFLEX)

EPDM Rubber Bellow: ตัวยางสังเคราะห์ EPDM หุ้มภายนอกที่มีความยืดหยุ่นสูง
Nylon Fabric Reinforcement: ชั้นผ้าใบนัยลอนเสริมความยืดหยุ่นและความแข็งแรงภายในตัวยาง
Reinforcing Rings: วงแหวนเหล็กฝังอยู่ภายในเพื่อช่วยรักษาทรงลอนยาง
Carbon Steel Flanges: หน้าแปลนเหล็กคาร์บอนทั้งสองฝั่งสำหรับใช้ขันยึดกับท่อ

ข้อควรระวัง : Flexible TOPFLEX มีเนื้อยางหลายประเภท เช่น EPDM (สำหรับน้ำ, อากาศอัด), NBR (สำหรับน้ำมัน) และมีสเปคแรงดัน/อุณหภูมิที่แตกต่างกัน การเลือกใช้ต้องให้เหมาะสมกับชนิดของไหล แรงดัน และอุณหภูมิในระบบจริง
